Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: ISO-9001
Номер модели: Серия BB
Условия оплаты & доставки
Количество мин заказа: ПК 1
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: 5-10 рабочих дней
Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P
Поставка способности: 10000 в месяц
Имя: |
BB один путь Freewheel носящ муфту |
материал: |
GCr15 нося сталь |
Тип: |
Один носить пути |
Переливаться через край скорости: |
3600-1800 |
Вращающий момент (Nm): |
29-260 Nm |
Размер скважины: |
32.6-71mm |
Вес (KG): |
50-400 |
Имя: |
BB один путь Freewheel носящ муфту |
материал: |
GCr15 нося сталь |
Тип: |
Один носить пути |
Переливаться через край скорости: |
3600-1800 |
Вращающий момент (Nm): |
29-260 Nm |
Размер скважины: |
32.6-71mm |
Вес (KG): |
50-400 |

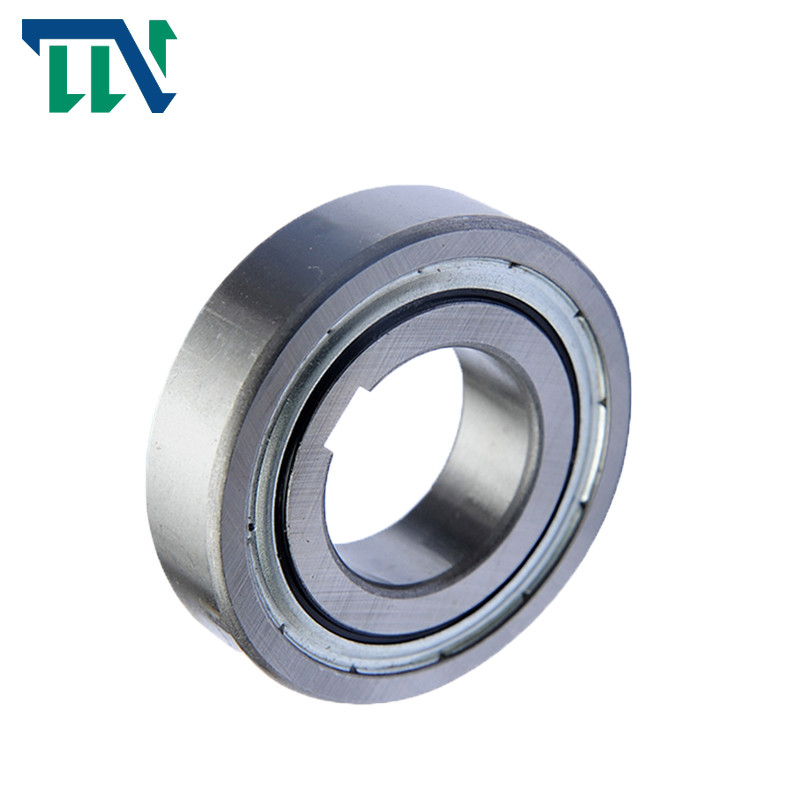

Freewheel муфта кулачка пути муфты BB15 BB17 одного нося Backstop подшашки
Введение продукции
1. путь BB-1K-K и BB-2GD 1K-K одного Freewheel носящ серию муфты имеет шпоночное соединение на внутренней гонке. Шпоночные соединения, за исключением размера 25 изготовлены к DIN 6885. 3, BB40-1K-K и BB40-2GD 1K-K изготовлены к DIN 6885. 1.
2. серия BB один путь Freewheel муфта подшипника конструирована для установки пригонки прессы.
3. правильные размеры взаимодействия на вале и снабжении жилищем необходимо поддерживать, что получили максимальный подшипник
и проведение муфты.
4. серия BB-2K-K имеет шпоночное соединение и на внутренней и наружной гонке.
«- K» значит ключи погруженные вместе с муфтой кулачка.
5. См. таблица на следующей странице для допуска вала и снабжения жилищем для каждой серии.
6. Муфты BB, BB-1K и BB-2K, носить поддержанный и поставленный с тавотом имеют запылиться предохранение от уплотнения
против частиц 0.25mm и сверх, тогда как муфты BB-2GD и BB-2GD-1K, 5mm более широкое чем стандарт
Серии BB, имеют особенные уплотнения губы для эффективной защиты против любой пыли.
7. Стрелка на внутренней гонке показывает направление внутренней гонки включая.
8. Для установки муфты, используйте инструмент прессы соотвествующего диаметра для того чтобы придать даже давление над всей стороной
внутренней и наружной гонки.
9. Не бейте молотком или не приложите другой удар к муфте.
10. Убеждайтесь что снабжение жилищем имеет достаточную прочность для того чтобы выдержать давление необходимо для установки прессы приспосабливая
муфты.
11. Температурная амплитуда рабочей температуры: – 30°C к +100°C (советуйте с нами для температуры которая превышает этот ряд).
Параметры продуктов
Размеры и емкости:
| Модель | Вращающий момент Емкость |
Максимальн Overrunning | Вращающий момент сопротивления (n·m) | B |
C |
D | r |
Вес (n) | Давления на подшипник | |||||||
|
Внутренняя гонка |
Наружная гонка | BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
Cr | Cor | |||||
| N·m | r/min | r/min | N | N | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0,010 | 0,040 | 11 | 16 | 35 | 15 | 32,6 | 32,45 | 0,6 | 50 | 70 | 5950 | 3230 |
| BB17 | 43 | 3500 | 1900 | 0,010 | 0,050 | 12 | 17 | 40 | 17 | 36,1 | 36,45 | 0,6 | 80 | 100 | 7000 | 3700 |
| BB20 | 61 | 3000 | 1600 | 0,014 | 0,055 | 14 | 19 | 47 | 20 | 41,7 | 42,35 | 1,0 | 120 | 150 | 8500 | 4900 |
| BB25 | 78 | 2500 | 1400 | 0,017 | 0,055 | 15 | 20 | 52 | 25 | 47,1 | 47,05 | 1,0 | 150 | 200 | 10700 | 6300 |
| BB30 | 140 | 2000 | 1100 | 0,030 | 0,058 | 16 | 21 | 62 | 30 | 56,6 | 55,60 | 1,0 | 230 | 280 | 11900 | 7900 |
| BB35 | 173 | 1800 | 1000 | 0,034 | 0,060 | 17 | 22 | 72 | 35 | 64,0 | 64,60 | 1,1 | 320 | 410 | 13500 | 9700 |
| BB40 | 260 | 1800 | 900 | 0,040 | 0,080 | 22 | 27 | 80 | 40 | 71,0 | 71,60 | 1,1 | 400 | 600 | 14500 | 11700 |
Примечание: Но. модели отметило на внутренней гонке только «k» для обоих «1K» и «2K». (Пример: метка «BB25-K» для обоих
BB25-1K и BB25-2K)
Допуск для вала и снабжения жилищем:
| Модель | Dia вала. | Dia снабжения жилищем. | |
| BB15 | BB15-2GD | 15+0.023+0.012 | 35-0.012-0.028 |
| BB17 | BB17-2GD | 17+0.023+0.012 | 40-0.012-0.028 |
| BB20 | BB20-2GD | 20+0.028+0.015 | 47-0.012-0.028 |
| BB25 | BB25-2GD | 25+0.028+0.015 | 52-0.014-0.033 |
| BB30 | BB30-2GD | 30+0.028+0.015 | 62-0.014-0.033 |
| BB35 | BB35-2GD | 35+0.033+0.017 | 72-0.014-0.033 |
| BB40 | BB40-2GD | 40+0.033+0.017 | 80-0.014-0.033 |
|
Модель |
Dia вала. | Dia снабжения жилищем. | |
| BB15-1K-K | BB15-2GD 1K-K | 15-0.008-0.028 | 35-0.012-0.028 |
| BB17-1K-K | BB17-2GD 1K-K | 17-0.008-0.028 | 40-0.012-0.028 |
| BB20-1K-K | BB20-2GD 1K-K | 20-0.010-0.031 | 47-0.012-0.028 |
| BB25-1K-K | BB25-2GD 1K-K | 25-0.010-0.031 | 52-0.014-0.033 |
| BB30-1K-K | BB30-2GD 1K-K | 30-0.010-0.031 | 62-0.014-0.033 |
| BB35-1K-K | BB35-2GD 1K-K | 35-0.012-0.037 | 72-0.014-0.033 |
| BB40-1K-K | BB40-2GD 1K-K | 40-0.012-0.037 | 80-0.014-0.033 |
| Модель | Dia вала. | Dia снабжения жилищем. |
| BB15-2K-K | 15-0.008-0.028 | 35-0.018-0.002 |
| BB17-2K-K | 17-0.008-0.028 | 40-0.018-0.002 |
| BB20-2K-K | 20-0.010-0.031 | 47-0.022-0.003 |
| BB25-2K-K | 25-0.010-0.031 | 52-0.022-0.003 |
| BB30-2K-K | 30-0.010-0.031 | 62-0.022-0.003 |
| BB35-2K-K | 35-0.012-0.037 | 72-0.025-0.006 |
| BB40-2K-K | 40-0.012-0.037 | 80-0.025-0.006 |
Размеры шпоночных соединений и ключей:
| Модель | b2js10 | t1 | t2 | b1js9 | t | Внутренняя гонка Ключ b×h×length |
Наружная гонка Ключ ×length h b'× |
|
| BB15-1K-K | BB15-2GD- 1K-K | 5,0 | 1,9 | 1,2 | — | — | — | — |
| BB15-2K-K | - | 2,0 | 0,6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD- 1K-K | 5,0 | 1,9 | 1,2 | — | — | — | — |
| BB17-2K-K | - | 2,0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD- 1K-K | 6,0 | 2,5 | 1,6 | — | — | — | — |
| BB20-2K-K | - | 3,0 | 1,5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD- 1K-K | 8,0 | 3,6 | 1,5 | — | — | — | — |
| BB25-2K-K | - | 6,0 | 2 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD- 1K-K | 8,0 | 3,1 | 2,0 | — | — | — | — |
| BB30-2K-K | - | 6,0 | 2 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD- 1K-K | 10,0 | 3,7 | 2,4 | — | — | — | — |
| BB35-2K-K | - | 8,0 | 2,5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD- 1K-K | 12,0 | 5,0 | 3,3 | — | — | — | — |
| BB40-2K-K | - | 10,0 | 3 | 12x8x22 |
10x6x22 |
|||
