Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: ISO-9001
Номер модели: Серия LK-K
Условия оплаты & доставки
Количество мин заказа: 1 PCS
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: дни 5-10Working
Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P
Поставка способности: 10000 в месяц
Имя: |
Муфта кулачка направления серии LD низкоскоростная одна |
Материал: |
Сталь GCR 15 нося |
Максимальн Overrunning (r/min): |
300-200 |
Вращающий момент (Nm): |
5.88-49 |
Вес (KG): |
0.25-0.69 |
Размер скважины (mm): |
10-30 |
Имя: |
Муфта кулачка направления серии LD низкоскоростная одна |
Материал: |
Сталь GCR 15 нося |
Максимальн Overrunning (r/min): |
300-200 |
Вращающий момент (Nm): |
5.88-49 |
Вес (KG): |
0.25-0.69 |
Размер скважины (mm): |
10-30 |

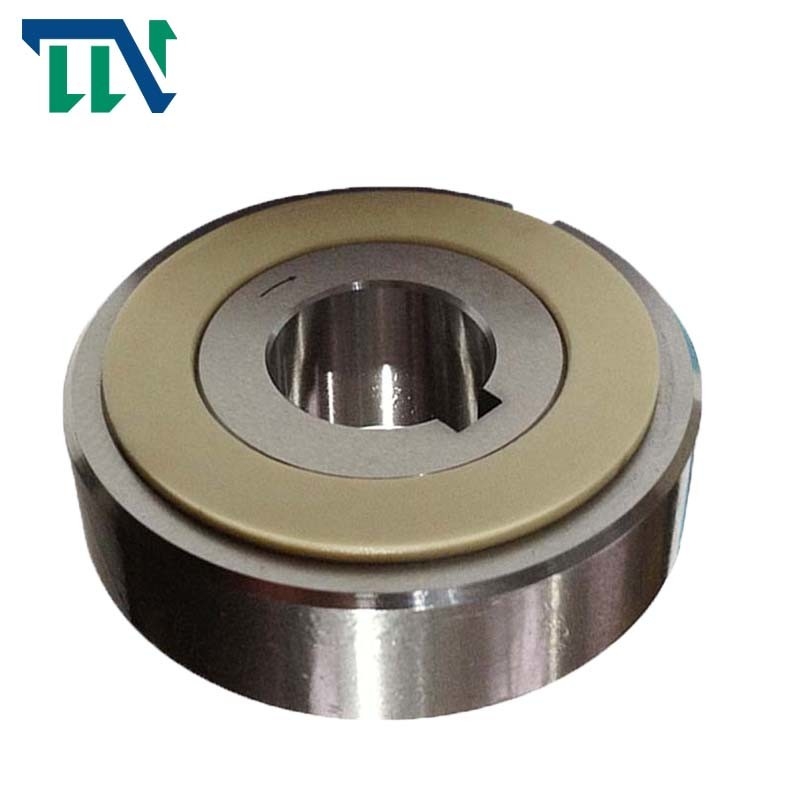

Серия LD одна муфта кулачка подшашки пути нося для машинного оборудования ткани
Введение продукции
CO. оборудования для передачи Changzhou TIANNIU, Ltd профессиональный один поставщик подшипника муфты пути, основные продукты микро- электромагнитный зажим, соединение ограничителя вращающего момента, сползая соединение вала, соединение гибкого карданного вала, запирая собрание и соединения вала, etc.
Мы в подшипника муфты подшашки и индустрии пути муфты одного нося для больше чем 10years, упорствуя в принципе дела продуктов портняжничанных к требованиям от клиентов. Мы обслуживаем через слушать наши клиенты, приложение нововведения и построение с мастерством для того чтобы отвечать все их потребностямы.
Установка и использование
1. муфта кулачка серии LD prelubricated с особенным тавотом и готова к использованию. Никакая дополнительная смазка необходима.
2. При установке муфты на вал, отожмите гонку муфты внутреннюю немножко с мягким молотком предотвратить гонку муфты наружную от смещать далеко от внутренней гонки.
3. уверенный прикрепить плиту. Это предотвращает наружную гонку от смещать далеко от внутренней гонки. See порекомендовал размеры плиты перечисленной на праве.
4. Для смазки, покройте плиту и толкнутый металл с тавотом.
5. Никогда не придавайте толкнутые нагрузки к муфте. Другие приборы должны быть обеспечены, что заняли толкнутые нагрузки приложенные к муфте.
6. ключ должен быть в соответствии с JIS B1301-1959.
7. Скважины шкива, цепного колеса, etc., должны иметь допуск H6 или H7.
|
Модель
|
Муфта кулачка LD
|
|
|
Размер внутренней гонки (mm)
|
10-30 mm
|
|
|
Наружный размер гонки (mm)
|
47-82 mm
|
|
|
Толщина (mm)
|
24mm
|
|
|
Вес (Kg)
|
0.25-0.65 kg
|
|
|
Емкость вращающего момента (Nm)
|
5.88-49 N.m
|
|
Параметры продуктов
| Модель | Вращающий момент Емкость (Nm) |
Сопротивление Вращающий момент (Nm) |
Максимальный. Переливаться через край (r/min) |
Максимальный. индицирование (цикл/минута) |
Max.Radial Нагрузка когда Переливаться через край (kgf) |
Размер скважины |
B |
C |
D |
E |
Наружная гонка Шпоночное соединение |
Вес (kg) |
||
| Внутренняя гонка | Dia. (H7) |
Шпоночное соединение | ||||||||||||
| LD04 | 5,88 | 0,2 | 300 | 100 | 20 | 10 | 4x1.5 | 19,5 | 23,9 | 24 | 47 -0,014 -0,039 |
40 | 5x3 | 0,25 |
| LD05 | 9,8 | 0,29 | 300 | 100 | 30 | 14 | 5x2 | 19,5 | 23,9 | 24 | 52 -0,017 -0,042 |
45 | 5x3 | 0,3 |
| LD06 | 19,6 | 0,29 | 200 | 100 | 50 | 20 | 5x2 | 19,5 | 23,9 | 24 | 62 -0,017 -0,042 |
52 | 7x4 | 0,4 |
| LD07 | 29,4 | 0,39 | 200 | 100 | 70 | 25 | 7x3 | 19,5 | 23,9 | 24 | 72 -0,017 -0,042 |
62 | 7x4 | 0,55 |
| LD08 | 49 | 0,49 | 200 | 100 | 80 | 30 | 7x3 | 19,5 | 23,9 | 24 | 82 -0,017 -0,042 |
70 | 10x4.5 | 0,65 |
Устанавливать пример:
