Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: ISO-9001
Номер модели: Серия MDEU
Условия оплаты & доставки
Количество мин заказа: 1 PCS
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: дни 5-10Working
Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P
Поставка способности: 10000 в месяц
Имя: |
Тип одно муфта ролика MDEU пути с малой скоростью |
Материал: |
Сталь GCR 15 нося |
Максимальн Overrunning (r/min): |
600-200 |
Вращающий момент (Nm): |
70-230 |
Вес (kg): |
0.52-9.7 |
Размер скважины (mm): |
15-80 |
Имя: |
Тип одно муфта ролика MDEU пути с малой скоростью |
Материал: |
Сталь GCR 15 нося |
Максимальн Overrunning (r/min): |
600-200 |
Вращающий момент (Nm): |
70-230 |
Вес (kg): |
0.52-9.7 |
Размер скважины (mm): |
15-80 |

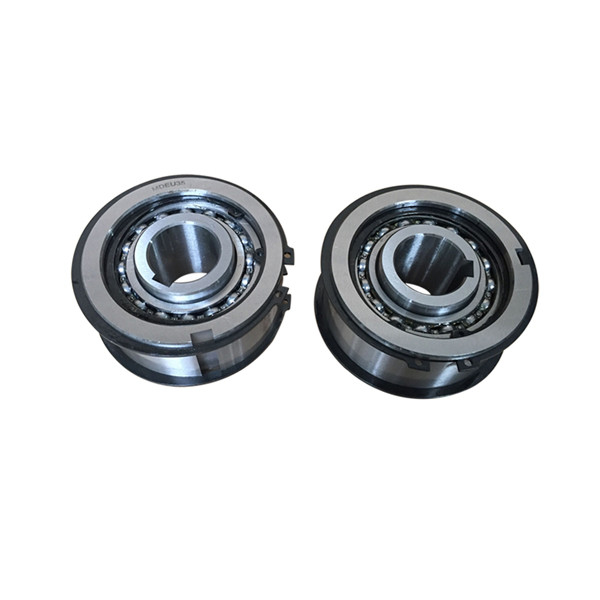

Тип одно муфта ролика MDEU пути с малой скоростью
Введение продукции
Муфты кулачка приборы точности которые запирают внутренние и наружные гонки, через заклинивая действие кулачков, для того чтобы передать вращающий момент в одном направлении вращения; и перелитый через край в противоположном направлении. Эти блоки часто названы freewheels, подшашки, переливаться через край, backstop или односторонние муфты, в зависимости от их применения.
Муфта серии MDEU европейская модель стиля. Подшипник ненужные должные к конструкции кулачка и ролика. Легкая установка для цепного колеса, шкива или шестерни путем использование Spirolox на наружной гонке. Это позволяет снять для того чтобы сделать фланец для цепного колеса, шкива или шестерни, идеальных для средних применений обязанности.
Односторонние муфты эффективные механические приспособления которые используют разницы в осевом вращая направлении и скорости вращения для предотвращения вращения обратного и для обеспечения безопасности. Для создания более надежной однонаправленной муфты, инженеры проводили много лет развивая и улучшая муфты, от простого типа упорки, к типу храповика и типу ролика, и после этого достигать кульминации к муфте кулачка, которая была основным направлением
| Деталь | MDEU25 |
| Материал | GCr15 |
| Dia скважины. | 25 mm |
| Наружный dia. | 40 mm |
| Ширина | 42 mm |
| Емкость вращающего момента | 230 N.m |
| Вес | 1,1 kg |
| Пакет | Коробка коробки, деревянная коробка или как ваши требования |
Параметры продуктов
Модель |
Вращающий момент Емкость (N@m) |
Максимальный. Переливаться через край (r/min) Внутренняя гонка |
Максимальный. Индицирование (цикл/минута) |
Max.Radial Нагрузка когда Переливаться через край (N) |
Скважина Размер (H7) |
Внутренняя гонка Шпоночное соединение |
B (h7) |
C |
D |
E |
F |
G |
H |
Я |
Наружная гонка Шпоночное соединение |
Вес (kg) |
|
| MDEU15 | 70 | 600 | 100 | 610 | 15 | 5x2.3 | 39 | 55 | 37 | 25 | 42 | 1 | 30 | 3,5 | 0,8 | 5x3 | 0,52 |
| MDEU20 | 150 | 500 | 100 | 910 | 20 | 6x2.8 | 42 | 68 | 40 | 32 | 52 | 1 | 33 | 3,5 | 0,8 | 6x3.5 | 0,88 |
| MDEU25 | 230 | 450 | 100 | 1060 | 25 | 8x3.3 | 42 | 80 | 40 | 40 | 65 | 1 | 33 | 3,5 | 0,8 | 8x4 | 1,1 |
| MDEU30 | 390 | 400 | 100 | 1400 | 30 | 8x3.3 | 50 | 90 | 48 | 45 | 72 | 1 | 36 | 6 | 1 | 8x4 | 1,7 |
| MDEU35 | 460 | 350 | 100 | 1500 | 35 | 10x3.3 | 50 | 100 | 48 | 50 | 80 | 1 | 36 | 6 | 1 | 10x5 | 2,1 |
| MDEU40 | 530 | 350 | 100 | 1580 | 40 | 12x3.3 | 50 | 110 | 48 | 55 | 78 | 1 | 36 | 6 | 1 | 12x5 | 2,7 |
| MDEU45 | 690 | 300 | 100 | 1770 | 45 | 14x3.8 | 50 | 120 | 48 | 65 | 88 | 1 | 36 | 6 | 1 | 14x5.5 | 3,2 |
| MDEU50 | 870 | 300 | 100 | 1880 | 50 | 14x3.8 | 50 | 130 | 48 | 70 | 95 | 1 | 36 | 6 | 1 | 14x5.5 | 3,8 |
| MDEU55 | 1100 | 250 | 100 | 2850 | 55 | 16x4.3 | 60 | 140 | 58 | 80 | 105 | 1 | 46 | 6 | 1,5 | 16x6 | 5,3 |
| MDEU60 | 1500 | 250 | 100 | 3060 | 60 | 18x4.4 | 60 | 150 | 58 | 90 | 115 | 1 | 46 | 6 | 1,5 | 18x7 | 6,1 |
| MDEU70 | 1900 | 200 | 100 | 3470 | 70 | 20x4.9 | 60 | 170 | 58 | 100 | 125 | 1 | 46 | 6 | 1,5 | 20x7.5 | 7,9 |
| MDEU80 | 2300 | 200 | 100 | 3600 | 80 | 22x5.4 | 60 | 190 | 58 | 110 | 140 | 1 | 46 | 6 | 1,5 | 22x9 | 9,7 |
Устанавливать пример:
